PPR是無規(guī)共聚聚丙烯，也就是我們所說的Ⅲ型聚丙烯。它是由丙烯單體和少量乙烯單體在加熱、加壓和催化劑作用下無規(guī)共聚得到的。乙烯單體隨機地分布到丙烯長鏈中，其中乙烯單體一般控制在3-5%之間。乙烯含量和乙烯與丙烯的聚合方式?jīng)Q定了其具有冷脆性的特點。

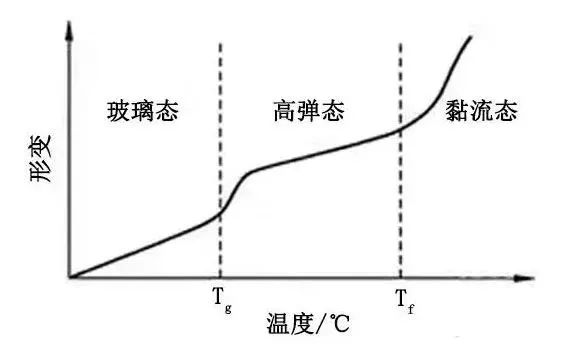

在氣溫較低的情況下，尤其冬季施工過程中，管材在低溫下柔韌性有所降低，剛性增強，表現(xiàn)為脆性。在外力沖擊或過大的意外載荷作用下，可能出現(xiàn)管材直線開裂等情況，給施工帶來不便。

當環(huán)境溫度較低時，PPR管材韌性降低，表現(xiàn)為隱性，當管材受到外力的沖擊或者重壓時，會出現(xiàn)直線開裂現(xiàn)象，并且開裂情況是由內(nèi)管開始，向外管延伸。

管材受到一個點的作用力造成的開裂后，在瞬間內(nèi)，這種開裂會沿著管材的軸線方向快速增長，這個特性叫做快速裂紋增長。

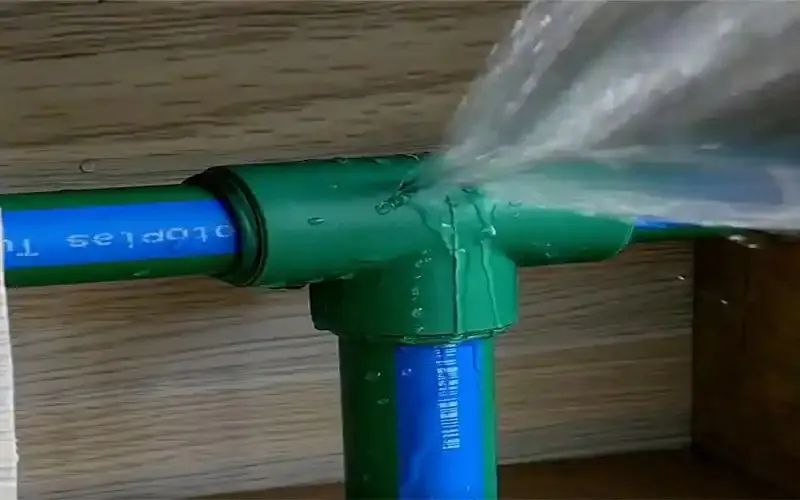

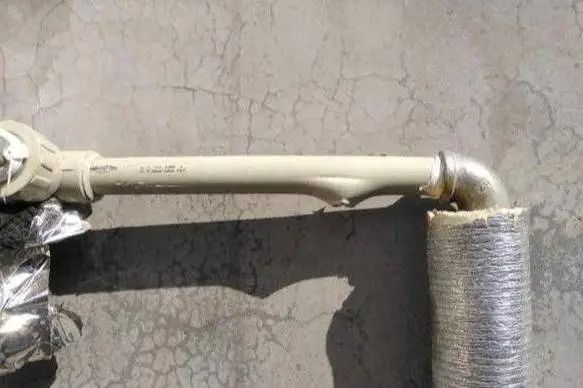

此外冬季管材在運輸、在工地及安裝過程中因外力致傷，會在使用過程中導致脆性和韌性（輸送熱水時）爆管。

有人說能砸裂的PPR管就是壞的差的。實際上，這種判斷方法是錯誤的。反而是一些添加其它原料的假冒偽劣PPR管，倒是不易砸壞！如果PPR水管不能砸裂，基本可以斷定不是真正的PPR材料。

真正的既能輸送高溫熱水又能輸送冷水可用50年的PPR管是能砸裂的。特別是在溫度較低的情況下更是如此，這就是PPR的低溫脆性。PPR管的優(yōu)勢主要體現(xiàn)較高的抗蠕變性能。純PPR料的好管具有低溫脆性，在5℃以下的環(huán)境中表現(xiàn)得尤為明顯，所以好管能砸裂，砸不裂的往往都不是PPR管而是輸送冷水的PPB或是摻雜了其它的材料。

01

1）PPR管材在搬運的過程中嚴禁拋、摔、滾、拖；

02

2）管材要求存放在庫房和簡易棚內(nèi)，且堆放高度不能超1.5m;

03

①PPR管較金屬管硬度低、剛性差，在搬運、施工中應加以保護，避免不適當外力造成機械損傷。在暗敷后要標出管道位置，以免二次裝修破壞管道。

②PPR管5℃以下存在一定低溫脆性，冬季施工要當心，切管時要用鋒利刀具緩慢切割。對已安裝的管道不能重壓、敲擊，必要時對易受外力部位覆蓋保護物。

③管道在切割前，如發(fā)現(xiàn)因外力因素造成應力發(fā)白現(xiàn)象的管材，則此管材不能使用。

④管道進行熱熔連接之前，要認真檢查管材是否已經(jīng)受損。特別是內(nèi)壁，因為管材在受外力時是內(nèi)壁先發(fā)生破裂，而后到外。避免使用內(nèi)壁已經(jīng)破裂但外管未破的管材。

⑤管道安裝后在直埋及非直埋暗敷前必須試壓。冷水管試壓壓力為系統(tǒng)工作壓力的1.5倍，但不得/小于0.9Mpa；熱水管試驗壓力為工作壓力的2倍，但不得小于1.2Mpa。
